目的：規定無塵室(區)風速、風量與換氣次數的測試條件、測試方法，規范測試操作，確保測試結果的準確性。

范圍：適用于公司無塵室（區）的風速、風量與換氣次數的測試。

責任人：環境監測員、QA、中心化驗室主任、質量保證室主管。

內容：

1、測試儀器：

1.1風速儀

刻度或讀數不應大于0.02M/S。透用于單向流無塵室風速測試及套管法、風口法的風速測試。

1.2風流量罩

應帶有流量計，可直接得出風量。適宜亂流無塵室的風速、風量與換氣數的測試。

2、測試條件：

2.1在對無塵室驗收時，風量風速檢測必須首先進行，凈化空調各項項效果必須是在設計的風量風速條件下獲得。

2.2風量檢測前必須檢查風機運行是否正常，系統中各部件安裝是否正確，有無障礙，所有閥門應固定在一定的開啟位置上，且必須實際測量被測風口、風管尺寸。

2.3在空調系統正常運轉不少于30分鐘后進行測試。

2.4采用任何方法測定任何無塵室風口風量(風速)時，風口上的任何配件、飾物一律保持原樣。

3、測試方法

3.1對于單向流無塵室，可采用截面平均風速(V)和截面積乘積(S)的方法確定送風量。垂直單向流無塵室的測定截面取距地面0.8M的無阻礙面（孔板、格柵除外）的水平截面，如有阻隔面，該測定截面應抬高至阻隔面之上0.25M；水平單向流無塵室取距送風面0.5M的垂直于地面的截面，截面上測點間距不應大于1M，一般取0.3M。測點數應不少于20個，均勻布置。參考無塵室：HTTP://WWW.IWUCHEN.COM/

3.2對于非單向流無塵室，內安裝過濾器的風口可采用套管法、風量罩法測定風量，為測定回風口或新風口風量，也可用風口法。

3.2.1套管法

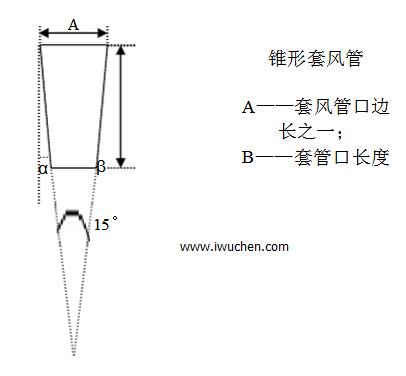

可用輕質板材或膜材做成與風口內截面相同或相近、長度大于2倍風口邊長的直管段作為輔助風管，連接于過濾器風口外部，在套管出口平面上，均勻劃分小方格，方格邊長不大于200MM，在方格中心設測點，但測點數不少于6點。也可采用錐形套管，上口與風口截面相同或相近，下口面積不小于上口面積的一半，長度宜大于1.5倍風口邊長，側壁與垂直面的傾斜角（Α）不宜大于7.5°，以測定截面平均風速，乘以測定截風面凈面積算出風量。

3.2.2風量罩法

本法系選用帶流量計的風量罩測定風速、風量，該法可直接得出風量。風量罩面積應接近風口面積。測定時應將風量罩口完全罩住過濾器或出風口，風量罩邊與接觸面應嚴密無泄漏。

3.2.3風口法

測新風量、回風量等負壓風量時，如受環境條件影響，無法采用套管或風量罩，也不能在風管上檢測時，則可用風口法。

風口上有網、孔板、百葉等配件時，測定面應距其約50MM，測定面積按風口面積計算，測點數3.2.1的規定。

對于百葉風口，也可在每?jī)蓷l百葉中間選不少于3點，并使測點正對葉片間的斜向氣流。測定面積應按百葉風口通過氣流的凈面積計算。

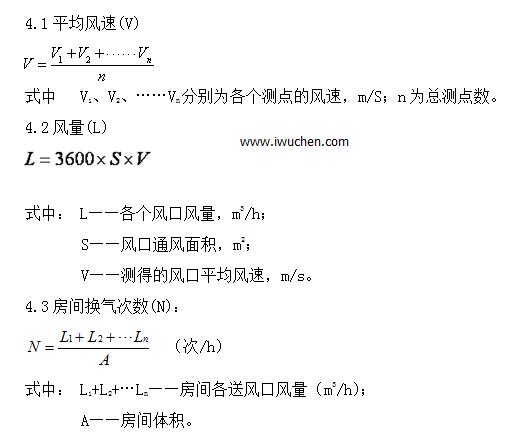

4、計算

4.1平均風速(V)

式中  V1、V2、……VN分別為各個測點的風速，M/S；N為總測點數。

4.2風量(L)

式中：L——各個風口風量，M3/H；

S——風口通風面積，M2；

V——測得的風口平均風速，M/S。

4.3房間換氣次數(N)：

 （次/H）

式中：L1+L2+…LN——房間各送風口風量（M3/H）；

A——房間體積。

具體公式參見下圖：
